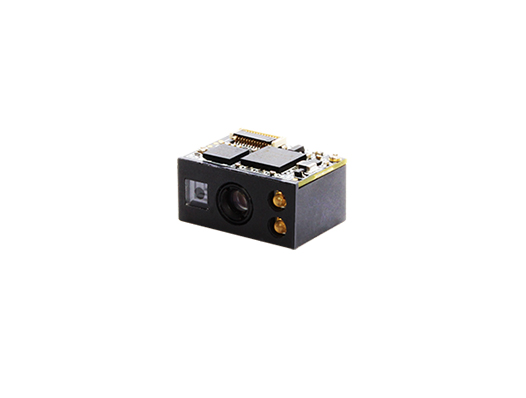

NLS-EM3396 条码识读引擎， 应用了国际优先的芯片化新大陆 智能图像识别技术，开创影像式二维条码识读引擎的新时代。新大陆的二维解码芯片，将先进的图像识别算法和先进的芯片设计和制造技术融合，极其简化了二维条码识读产品的设计难度，树立二维影像产品高性能、高可靠、低功耗的优秀标杆。
NLS-EM3396 可识读各类主流一维条码及标准二维条码（ PDF417、 QR Code M1/M2/Micro 和 Data Matrix的各种版本）。还支持识读 GS1-DataBarTM(RSS)条码，包括 Limited、 Stacked、 Expanded 等版本。NLS-EM3396 可以轻松读取纸张、塑料卡、 LCD 等各种印制介质和显示介质上的条码， 性能强大。其完全一体化的设计，仅需非常小的安装空间，而且重量极轻，非常便于嵌入到各种产品应用中。
产品特性
◆核心技术
采用自主研发的第六代
核心解码技术，可快速识读各类品质的条码。
◆高集成度
解码板和摄像头一体化设计，体积减小，可满足各类小型化应用的需求（可无缝兼容 EM3096）。
◆清晰的瞄准模式
即使在明亮的阳光下，也能提供清晰的激光十字瞄准，确保准确的扫描条码。
◆绿色低功耗
采用自主的
核心技术，大大降低运行功耗，延长产品的使用寿命。
|
扫描性能
|
图像传感器 |
|
752×480 CMOS |
|
照明 |
|
红光LED（625nm±10 nm） |
|
|
对焦 |
|
激光650nm |
|
|
识读码制 |
2D |
PDF417, Data Matrix（ECC200,ECC000,050,080,100,140）, QR Code，汉信码 |
|
|
|
1D |
Code 128, EAN-13, EAN-8, Code 39, UPC-A, UPC-E, Codabar, Interleaved 2 of 5, ITF-6, ITF-14, ISBN, Code 93, Code 11, UCC/EAN-128, GS1 Databar, Matrix 2 of 5, Industrial 2 of 5, Standard 2 of 5, Plessey, MSI-Plessey 等 |
|
|
识读精度* |
|
≥3mil |
|
|
典型识读景深* |
EAN-13 |
60mm~290mm (13mil) |
|
|
PDF417 |
55mm~135mm (6.7mil) |
||
|
Code39 |
55mm~165mm (5mil) |
||
|
Data Matrix |
55mm~130mm (10mil) |
||
|
QR Code |
45mm~175mm (15mil) |
||
|
符号反差* |
|
≥20% |
|
|
条码灵敏度** |
|
倾斜±55°，偏转±55°，旋转360° |
|
|
视场角度 |
|
水平36°，垂直23° |
|
|
机械/电气参数 |
通讯接口 |
|
TTL-232,USB1.1 |
|
外观尺寸(mm) |
|
21.5(D)×15.3(W)×11.8(H)（最大值） |
|
|
重量 |
|
5g |
|
|
工作电压 |
|
3.3 VDC±10% |
|
|
额定功耗 |
|
468mW（典型值） |
|
|
电流@3.3 VDC |
工作电流 |
142mA（典型值），204mA（最大值） |
|
|
待机电流 |
11mA |
||
|
休眠电流 |
<100μA |
||
|
环境参数 |
工作温度 |
|
-20℃~+55℃ |
|
储存温度 |
|
-40℃~+70℃ |
|
|
工作湿度 |
|
5%~95%（无凝结） |
|
|
环境光照 |
|
0~100,000LUX |
|
|
国际认证 |
|
|
FCC Part15 Class B，CE EMC Class B |
|
配件列表 |
开发板 |
|
开发板带触发按键和蜂鸣器，具备RS-232和USB输出 |
|
数据线 |
USB |
USB数据线，用来连接开发板和信息接收主机 |
|
|
RS-232 |
RS-232数据线，用来连接开发板和信息接收主机 |
||
|
电源适配器 |
|
5V电源适配器，配合RS-232数据线给开发板供电 |
