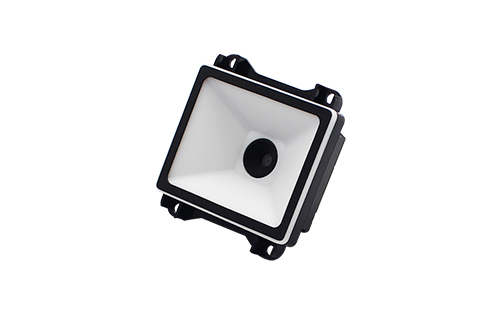

![新大陆NLS-EM25医疗二维码读头扫描模](/upload/album/160990450161427.jpg)
- 产品概述
- 技术参数
新大陆NLS-EM25二维码读头扫描模组简介:
新大陆NLS-EM25二维码读头扫描模组有优秀的屏幕识读能力,针对屏幕条码做特殊调校与优化,可适应低亮度及各类贴膜的大数据量屏幕条码,并提供USB和RS-232接口,蜂鸣器与按键,可以透过杜邦口接线直连通讯,适合VTM柜、电商自提柜、智能家居储物柜、ATM自助柜、自助查询终端、排队叫号设备等应用。
新大陆NLS-EM25二维码读头扫描模组特性:
◆ 核心技术
采用自主研发的第六代核心解码技术,可快速识读各类品质的条码。
◆ 卓越的屏幕识读能力
针对屏幕条码做特殊调校,可适应低亮度及各类贴膜的大数据量屏幕条码。
◆ 接口丰富
提供USB和TTL-232接口,满足更多接口需求。
◆ 高运动容差
采用全新BSI高灵敏度全局曝光与高帧率的CMOS,最快可以捕获每秒2.3米移动中的手机支付码,再快的刷手全都抓的住!
扫描性能
|
图像传感器
|
|
640*480 CMOS传感器
|
||
照明
|
|
白色LED
|
|||
识读码制
|
2D
|
PDF417,QR Code, Micro QR, DataMatrix, Chinese Sensible Code, GM Code, MicroPDF417 Code, CODEONE
|
|||
|
1D
|
EAN-8, EAN-13, UPC-E, UPC-A, Code128, UCC/EAN128, I2Of5, ITF14, ITF6, Matrix 25, CodaBar, Code39, Code93, ISSN, ISBN, Industrial25, Standard25, Plessey, Code11, MSI Plessey, UCC/EAN Composite, GS1 Databar, China Post 25, Code 49, Code 16K等
|
|||
识读精度*
|
|
≥5mil
|
|||
典型识读景深*
|
EAN-13 (13mil)
|
25mm~110mm
|
PDF417 (6.7mil)
|
35mm-45mm
|
|
QR Code (15mil)
|
0mm~90mm
|
Data Matrix (10mil)
|
35mm-50mm
|
||
手机公交码
|
38mm-135mm
|
||||
符号反差*
|
|
≥30%
|
|||
条码灵敏度**
|
手机公交码
|
倾斜±40°,偏转±45°,旋转360°
|
|||
运动容差*
|
|
最高230 cm/s(微信支付)
|
|||
视场角度
|
|
水平 68°,垂直 51°,对角84.8°
|
|||
机械/电气
参数
|
通讯接口
|
|
TTL-232,RS-232,USB
|
||
外观尺寸(mm)
|
|
61.5(W)×65.5(D)×31.9(H)(最大值)
|
|||
提示方式
|
|
蜂鸣器、绿色指示灯
|
|||
重量
|
|
33g
|
|||
工作电压
|
|
12pin FPC 卧式插座:3.3-5 VDC±5%
|
|||
|
|
4pin 杜邦插座USB接口:3.3-5 VDC±5%
4pin 杜邦插座RS232接口:3.3-5 VDC±5%
|
|||
额定功耗@5.0VDC
|
|
1129mW(典型值)
|
|||
电流@5.0 VDC
|
工作
|
237mA(典型值),319mA(最大值)
|
|||
待机
|
69mA
|
||||
额定功耗@3.3VDC
|
|
1103mW(典型值)
|
|||
电流@3.3VDC
|
工作
|
335mA(典型值),479mA(最大值)
|
|||
待机
|
93mA
|
||||
环境参数
|
工作温度
|
|
-40℃~+60℃
|
||
储存温度
|
|
-40℃~+75℃
|
|||
工作湿度
|
|
5%~95%(无凝结)
|
|||
环境光照
|
|
0~100,000LUX
|
|||
国际认证
|
|
|
FCC Part15 Class B,CE EMC Class B
|
||
配件列表
|
开发板
|
|
开发板带触发按键和蜂鸣器,具备RS-232和USB输出
|
||
数据线
|
USB
|
USB数据线,用来连接开发板和信息接收主机
|
|||
RS-232
|
RS-232数据线,用来连接开发板和信息接收主机或设备通过4pin杜邦插连接上位机
|
||||
电源适配器
|
|
5V电源适配器,配合RS-232数据线给开发板供电
|
*测试条件:环境温度=23℃;环境照度=300 LUX白炽灯;纸质码使用新大陆制定的测试样码;屏幕码使用5.5寸安卓手机,亮度100%
**测试条件:测试距离=(最小景深+最大景深)/2;环境温度=23℃;环境照度=300 LUX白炽灯
2D:QR CODE; 10 Bytes; 最小条空宽度=15 mil; PCS=0.8;
*规格如有更改,恕不另行通知*
