- 产品概述
- 技术参数
产品简介

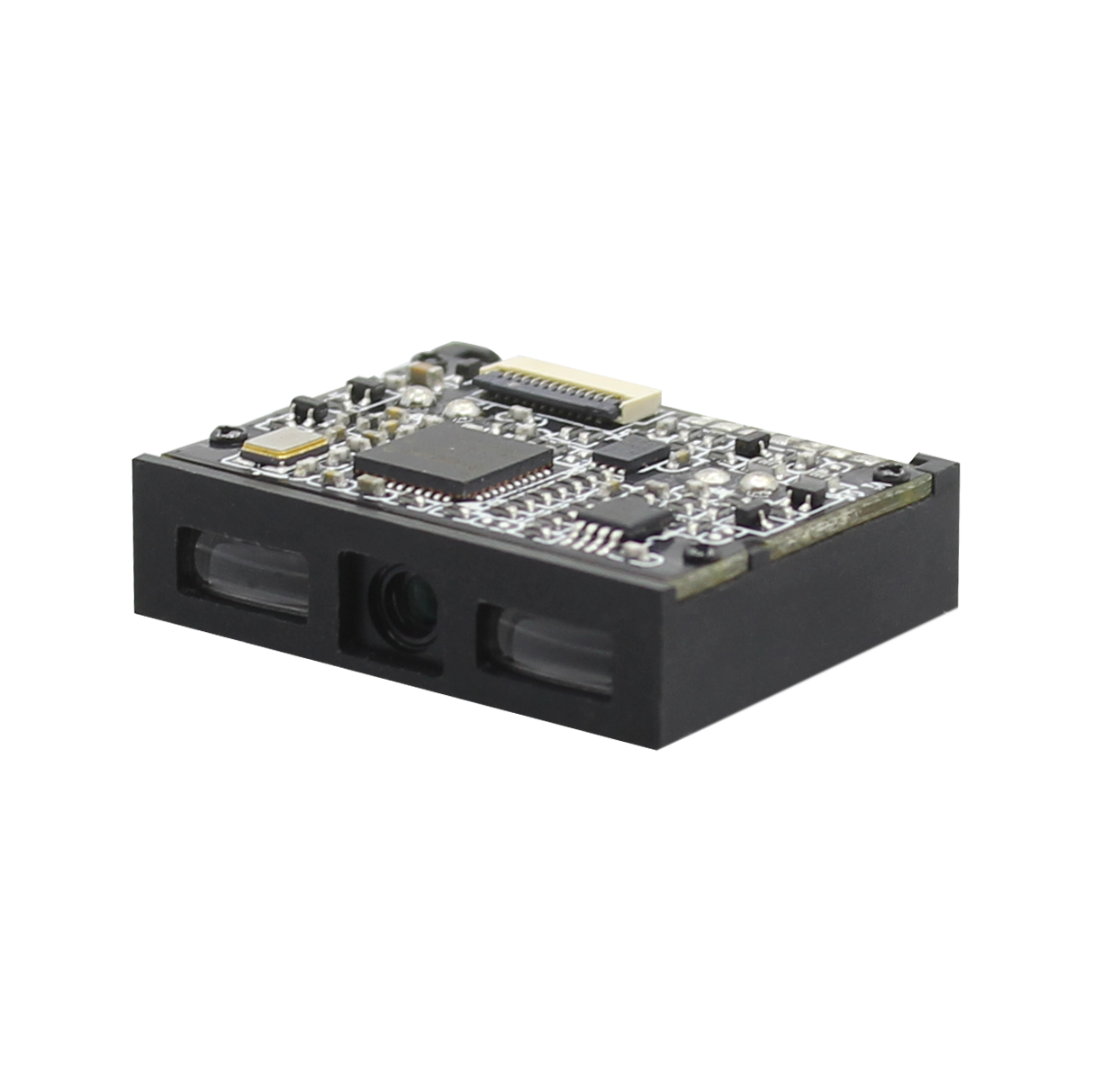

NLS-EM1365-EX采用自主研发核心解码技术，可快速识读各类品质的条码。集成了高性能解码器，拥有快速的解码和高精度识读能力，轻松识读市场上主流一维条码。提供USB和TTL-232接口，满足更多接口需求。图像采集器与解码板集成于一体，体积薄，重量轻，易于集成，该款高性能CCD识读引擎可方便嵌入各种设备作为条码的识读组件应用，如展示亭、检票机、PDA、物流快递柜、电商自提柜、智能家居储物柜、ATM自助柜、自助查询终端、排队叫号设备、彩票机、证件制造设备等等。
◆
核心技术
采用自主研发的第六代
核心解码技术，可快速识读各类品质的条码。
◆ 集成度高
图像采集器与解码板集成于一体，体积小，重量轻，易于集成。
◆ 识读性能高
集成了高性能解码器，拥有快速的解码和高精度识读能力，轻松识读市场上主流一维条码。
◆ 多个接口，满足更多需求
提供 USB 和 TTL-232 接口，满足更多接口需求。
◆ 绿色低功耗
采用自主
核心技术，大大降低运行功耗，延长设备使用寿命
|
扫描性能 |
图像传感器 |
|
CCD |
|
分辨率 |
|
2500 |
|
|
照明及对焦 |
|
红光LED（620nm~630nm） |
|
|
识读码制 |
1D |
EAN-13, EAN-8, UPC-A, UPC-E, ISSN, ISBN, Codabar, GS1 Databar, Code 128, ITF-6, ITF-14, Interleaved 2 of 5, Industrial 2 of 5, Standard 2 of 5, Matrix 2 of 5, Code 39, Code 11, MSI-Plessey, Code 93, Plessey |
|
|
|
|||
|
识读精度* |
|
≥3mil |
|
|
典型识读景深* |
EAN-13 (13mil) |
60mm~600mm |
|
|
Code 39 (5mil) |
90mm~190mm |
||
|
符号反差* |
|
≥30% |
|
|
条码灵敏度** |
|
倾斜±65°，偏转±65° |
|
|
机械/电气 参数 |
通讯接口 |
|
TTL-232,USB1.1 |
|
外观尺寸(mm) |
|
28.2(W)×21.6(D)×8.6(H)（最大值） |
|
|
重量 |
|
5.7g |
|
|
工作电压 |
|
3.3 VDC±5% |
|
|
额定功耗 |
|
69mW（典型值） |
|
|
电流@3.3 VDC |
工作 |
21mA（典型值），88mA（最大值） |
|
|
待机 |
10mA |
||
|
环境参数 |
工作温度 |
|
-20℃~+55℃ |
|
储存温度 |
|
-40℃~+70℃ |
|
|
工作湿度 |
|
5%~95%（无凝结） |
|
|
环境光照 |
|
0~100,000LUX |
|
|
国际认证 |
|
|
FCC Part15 Class B，CE EMC Class B |
|
配件列表 |
FFC线（选配） |
|
12pin 同面或异面FFC线 |
|
开发板（选配） |
|
开发板带触发按键和蜂鸣器，具备RS-232和USB输出 |
|
|
数据线（选配） |
USB |
USB数据线，用来连接开发板和信息接收主机。 |
|
|
RS-232 |
RS232数据线，用来连接开发板和信息接收主机。 |
||
|
电源适配器（选配） |
|
5V电源适配器，配合RS232数据线给开发板供电。 |
*测试条件：环境温度=23℃；环境照度=300 LUX白炽灯；纸质码使用新大陆制定的测试样码；
**测试条件：测试距离=（最小景深+最大景深）/2； 环境温度=23℃；环境照度=300 LUX白炽灯
2D：QR CODE; 10 Bytes; 最小条空宽度=15 mil; PCS=0.8;
*规格如有更改，恕不另行通知*
