产品简介

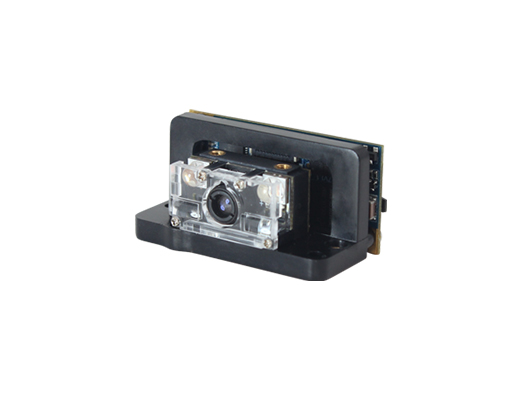

EM2037二维影像条码识读引擎,采用先进的图像传感技术和国际优先水平的新大陆智能图像识别系统。先进图像传感技术,避免了由于抖动或运动产生的图像畸变,与新大陆技术的有机融合,使识读引擎可以轻松读取纸张、塑料等各种介质上的条码,性能强劲。
EM2037可识读各类主流一维条码和标准二维条码(PDF417、QRCode、DataMatrix、复合码等)以及中国的二维条码标准汉信码。还支持识读GS1-DataBarTM(RSS)条码,包括Limited、Stacked、Expanded等版本。 EM2037灵活的结构设计,既可将影像引擎与解码板分开,也可通过结构件组合连接,适合各种嵌入应用。 EM2037拥有小巧的设计尺寸和重量,提供了丰富的通讯接口。 为应对各种应用的可能复杂度,EM2037采用了性能强劲的CPU,并提供开发底层API接口的二次开发功能SDK,面对复杂应用,也可以快速开发从容应对。
产品特性
◆ 核心技术
采用自主研发的第五代核心解码技术,可快速识读各类品质的条码。
◆ 分体设计
可根据不同应用场合,组合使用,满足开发一款产品应用多个场合的需要。
◆ 接口丰富
提供USB或TTL232接口,满足更多接口需求。
◆ 二次开发
提供二次开发工具包,满足特殊应用需要。
扫描性能
|
图像传感器 |
|
1280×800的 CMOS传感器 |
|||
照明 |
|
红色照明 |
||||
对焦 |
|
红色/绿色对焦 |
||||
识读码制 |
2D |
PDF417, QR Code, Micro QR, DataMatrix, Aztec, MaxiCode, GM Code, Chinese Sensible Code, MicroPDF417 Code, Code One |
||||
1D |
EAN-8, EAN-13, UPC-E, UPC-A, Code128, UCC/EAN128, I2Of5, Matrix 25, ITF14, ITF6, CodaBar, Code39, Code93, ISSN, ISBN, Code 49, Code11, Standard25, Industrial25, MSI Plessey, China Post 25, GS1 Databar, UCC/EAN Composite, Plessey, Code 16K |
|||||
Postal |
USPS PostNet, Royal Mail, USPS Planet, KIX Post, Australian Postal, USPS Intelligent Mail |
|||||
OCR |
Specifically, Passport |
|||||
识读精度* |
|
≥3mil |
||||
典型识读景深* |
SR |
HD |
||||
EAN-13:60mm~420mm (13mil) |
Code39:45mm~65mm (3.3mil) |
|||||
Code39:75mm~230mm (5mil) |
Code39:35mm~100mm (5mil) |
|||||
PDF417:60mm~215mm (6.7mil) |
PDF417:40mm~90mm (5mil) |
|||||
Data Matrix:55mm~220mm (10mil) |
Data Matrix:40mm~80mm (6.7mil) |
|||||
符号反差* |
|
≥25% |
||||
条码灵敏度** |
|
倾斜±55°,偏转±55°,旋转360° |
||||
视场角度 |
|
SR:水平39°,垂直24° HD: 水平48.5°, 垂直30.7° |
||||
机械/电气参数 |
通讯接口 |
|
TTL-232,USB |
|||
外观尺寸(mm) |
|
39.5(W)×25.4(D)×20(H)(max) |
||||
重量 |
|
11g |
||||
工作电压 |
|
12pin pfc 卧式插座:3.3-5 VDC±5%; 5pin杜邦插座接口:5 VDC±5% |
||||
额定功耗 |
|
1456.5mW(典型值) |
||||
电流@3.3 VDC |
工作 |
276.6mA(典型值),332.3mA(最大值) |
||||
待机 |
57.4mA |
|||||
环境参数 |
工作温度 |
-20℃~+60℃ |
工作湿度 |
5%~95%(无凝结) |
||
储存温度 |
-40℃~+70℃ |
环境光照 |
0~100,000LUX |
|||
国际认证 |
|
|
FCC Part15 Class B,CE EMC Class B |
|||
配件列表 |
开发板 |
|
开发板带触发按键和蜂鸣器,具备RS-232和USB输出 |
|||
数据线 |
USB |
USB数据线,用来连接开发板和信息接收主机 |
||||
RS-232 |
RS-232数据线,用来连接开发板和信息接收主机 |
|||||
电源适配器 |
|
5V电源适配器,配合RS-232数据线给开发板供电 |
