产品简介

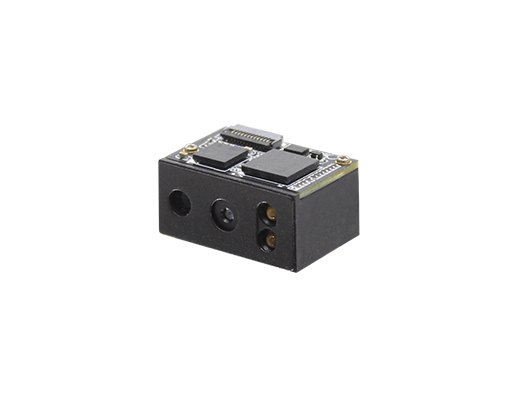

NLS-EM3296条码识读引擎可以快速地识读各类品质的条码。该产品高集成度，低功耗，尺寸小巧。非常适合嵌入在PDA设备、POS设备、平板设备及各类轻薄型的设备中使用。
产品特性
◆
核心技术
采用自主研发的第六代
核心解码技术，可快速识读各类品质的条码。
◆ 小尺寸
超乎想象的尺寸，可轻松嵌入各类轻薄设备中。
◆ 接口丰富
提供USB和TTL232接口，满足更多接口需求。
◆ 高集成度
解码板和摄像头一体化设计，体积减小到极致，可满足各类极小型化应用的需求。
◆ 绿色低功耗
采用自主
核心技术，大大降低运行功耗，延长设备使用寿命。
|
扫描性能 |
图像传感器 |
|
640×480 CMOS |
|
照明 |
|
红光LED 625nm±10nm |
|
|
对焦 |
|
红光LED 625nm±10nm |
|
|
识读码制 |
2D |
PDF417、QR Code (QR1/2, Micro)、Data Matrix (ECC200, ECC000, 050, 080, 100, 140)、汉信码 |
|
|
1D |
Code128, UCC/EAN-128, AIM128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Standard 25, Codabar, Industrial 25, Code39, Code 93, Code 11, Plessey, MSI-Plessey, GS1-DataBarTM(RSS)(RSS-14、RSS-Limited、RSS-Expand)，Matrix 2 of 5 |
||
|
识读精度* |
|
≥4mil |
|
|
典型识读景深* |
EAN-13 |
55mm~360mm (13mil) |
|
|
Code 39 |
45mm~160mm (5mil) |
||
|
Data Matrix |
40mm~110mm (10mil) |
||
|
QR Code |
45mm~140mm (15mil) |
||
|
PDF 417 |
50mm~110mm (6.67mil) |
||
|
符号反差* |
|
≥25% |
|
|
条码灵敏度** |
|
倾斜±50°，偏转±60°，旋转360° |
|
|
视场角度 |
|
水平44°，垂直33.2° |
|
|
机械/电气 参数 |
通讯接口 |
|
TTL-232 , USB (HID-KBW、虚拟串口) |
|
外观尺寸(mm) |
|
21.8(W)×15.3(D)×11.8(H)（最大值） |
|
|
重量 |
|
4g |
|
|
工作电压 |
|
3.3 VDC±5% |
|
|
额定功耗 |
|
437mW（典型值） |
|
|
电流@3.3VDC |
工作 |
131mA（典型值），171mA（最大值） |
|
|
待机 |
8.2mA |
||
|
|
|
休眠 |
≤10uA |
|
环境参数 |
工作温度 |
|
-20℃~+60℃ |
|
储存温度 |
|
-40℃~+70℃ |
|
|
工作湿度 |
|
5%~95%（无凝结） |
|
|
环境光照 |
|
0~100000LUX |
|
|
国际认证 |
|
|
FCC Part15 Class B，CE EMC Class B |
|
配件列表 |
开发板 |
|
开发板带触发按键和蜂鸣器，具备RS-232和USB输出 |
|
数据线 |
USB |
USB数据线，用来连接开发板和信息接收主机 |
|
|
RS-232 |
RS-232数据线，用来连接开发板和信息接收主机 |
||
|
电源适配器 |
|
5V电源适配器，配合RS-232数据线给开发板供电 |
